ReVista Winkelstützwände
allseitig Sichtbeton
Vielseitige Einsatzbereiche

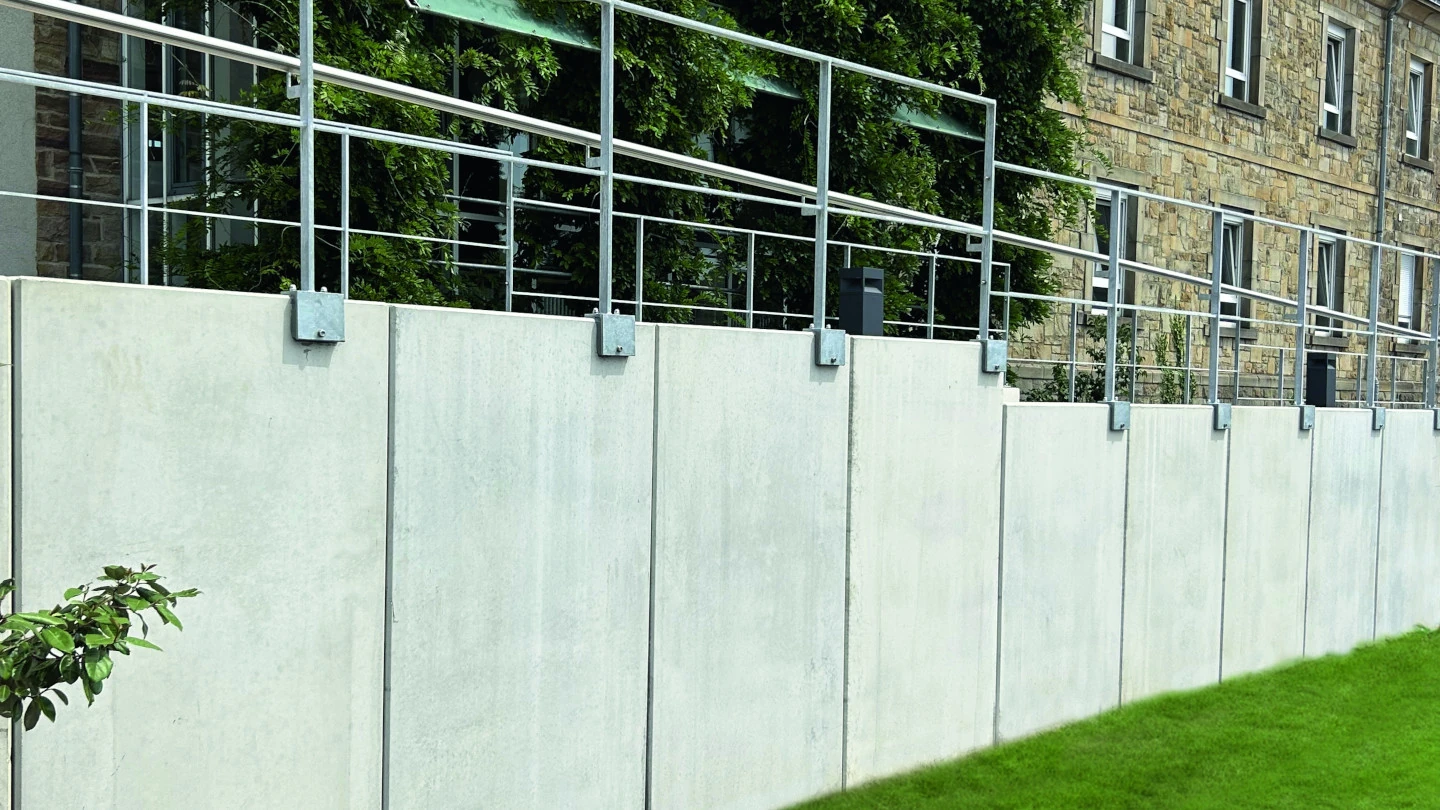

ReVista Winkelstützwände mit beidseitiger Sichtbetonoptik sind
vielseitig einsetzbar und wurden ergänzend zu unserem bestehenden Sortiment entwickelt
Alle REKERS-Lastfälle sind auch in Ausführung mit beidseitiger Sichtbetonoberfläche erhältlich.
Verfügbar sind Bauhöhen von 55 cm bis 305 cm sowie Baulängen von 49 cm und 99 cm, ergänzt durch ein- und zweiteilige 90°-Eckelemente.
Projektbezogen können auf Anfrage und nach technischer Prüfung auch Sonderbauteile realisiert werden.
Präzise Abstimmung auf statische Anforderungen
ReVista ist in allen REKERS-Lastfällen erhältlich, wobei Bewehrung und Fußlängen auf die statischen Anforderungen abgestimmt sind. Ab einer Bauhöhe von 105 cm stehen Elemente zur Aufnahme von Geländerlasten zur Verfügung.
Sonderbemessungen sowie prüffähige oder geprüfte, objektbezogene Statiken sind auf Anfrage möglich.
Belastung fußseitig
Lastfall 1 - 5a
Belastung fussseitig LF 1 - 5a
Verdichtungserddruck
Die REKERS-Lastfälle berücksichtigen einen leichten Verdichtungserddruck von
evh = 15,0 kN/m² (Rüttelplatte 250 kg). Die Bemessung erfolgt gemäß DIN 1992-1-1. Die erdstatischen Nachweise werden nach DIN EN 1997-1 geführt.
Rekers Lastfälle Belastung fussseitig
Lastfall 1
Lastfall 1
q = 5 kN/m²
bemessen als Verkehrslast
Lastfall 2
Lastfall 2
Böschung
Geländeneigung 20°
q = 3 kN/m²
bemessen als Verkehrslast
Lastfall 3
Lastfall 3
Böschung
Geländeneigung 30°
q = 3 kN/m²
bemessen als Verkehrslast
Lastfall 3a
Lastfall 3a
Böschung
Geländeneigung 33,7° (Neigung 1:1,5)
q = 3 kN/m²
bemessen als Verkehrslast
Lastfall 4
Lastfall 4
Verkehrslast (SLW 30)
q = 16,7 kN/m²
öffentliche Straße mit Anliegerverkehr
Restbereiche q = 5 kN/m²
Lastfall 4a
Lastfall 4a
Verkehrslast (SLW 30)
q = 16,7 kN/m²
öffentliche Straße mit Anliegerverkehr
Lastfall 5
Lastfall 5
Verkehrslast (SLW 60)
q = 33,3 kN/m²
Bundesstraße mit Schwerlastverkehr
Restbereiche q = 5kN/m²
Lastfall 5a
Lastfall 5a
Verkehrslast (SLW 60)
q = 33,3 kN/m²
Bundesstraße mit Schwerlastverkehr
Belastung fußabgewandt
Lastfall 6 - 7
Belastung fussabgewandt LF 6 - 7
Verdichtungserddruck
Die REKERS-Lastfälle berücksichtigen einen leichten Verdichtungserddruck von
evh = 15,0 kN/m² (Rüttelplatte 250 kg). Die Bemessung erfolgt gemäß DIN 1992-1-1. Die erdstatischen Nachweise werden nach DIN EN 1997-1 geführt.
Rekers Lastfälle Belastung fussabgewandt
Lastfall 6
Lastfall 6
(Sichtseite zum Fuß)
q = 5 kN/m²
bemessen als Verkehrslast
Lastfall 7
Lastfall 7
(Sichtseite zum Fuß)
Verkehrslast (SLW 60)
q = 33,3 kN/m²
Bundesstraße mit Schwerlastverkehr
Restbereiche q = 5 kN/m²
Transport-Montage
Wichtige Informationen
Fertigteil Randsteine
bei abgetrepptem Wandverlauf
Unsere Fertigteil-Randsteine sind die optimale Ergänzung zu unseren Winkelstützwänden mit 12 cm Wandstärke.
Bei einem abgetrepptem Wandverlauf können diese im Anschluss an die Winkelstützwand gesetzt werden.
Sowohl die Sichtbetonoberfläche als auch die Fasenausbildung aller sichtbaren Kanten (10/10 mm) gleicht denen der Winkelstützwände.
Die Herstellung der Elemente erfolgt flachliegend, die Füllseite wird zusätzlich geglättet.
Wir beraten Sie gerne!
Gerne beraten wir Sie bei der projektspezifischen Auswahl und Bemessung Ihrer Winkelstützwände. Individuelle Lösungen und prüffähige Statiken erstellen wir auf Anfrage.
