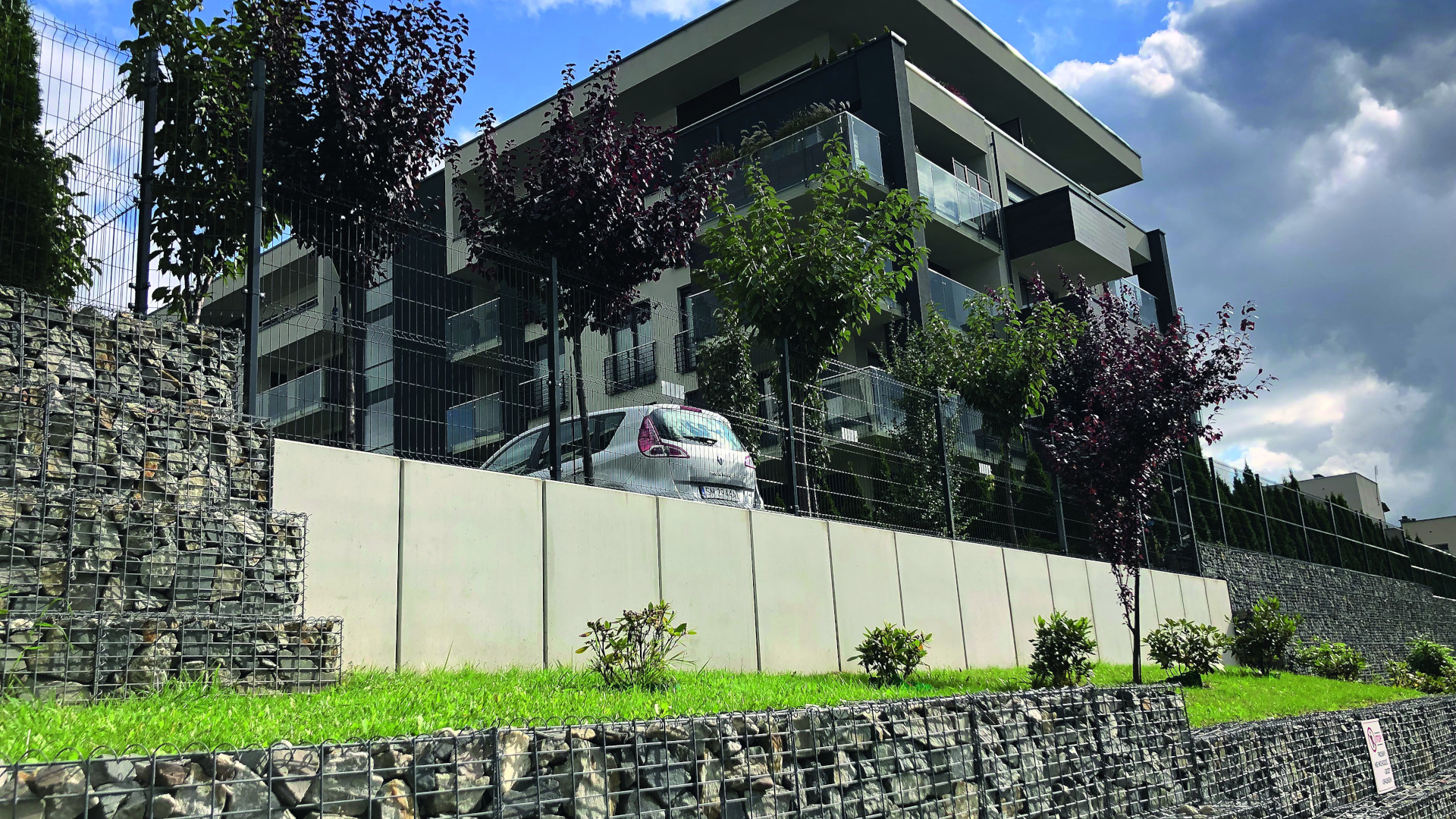

REKERS Winkelstützwände
(12 cm Wandung)
Wirtschaftlich. Flexibel. Normgerecht

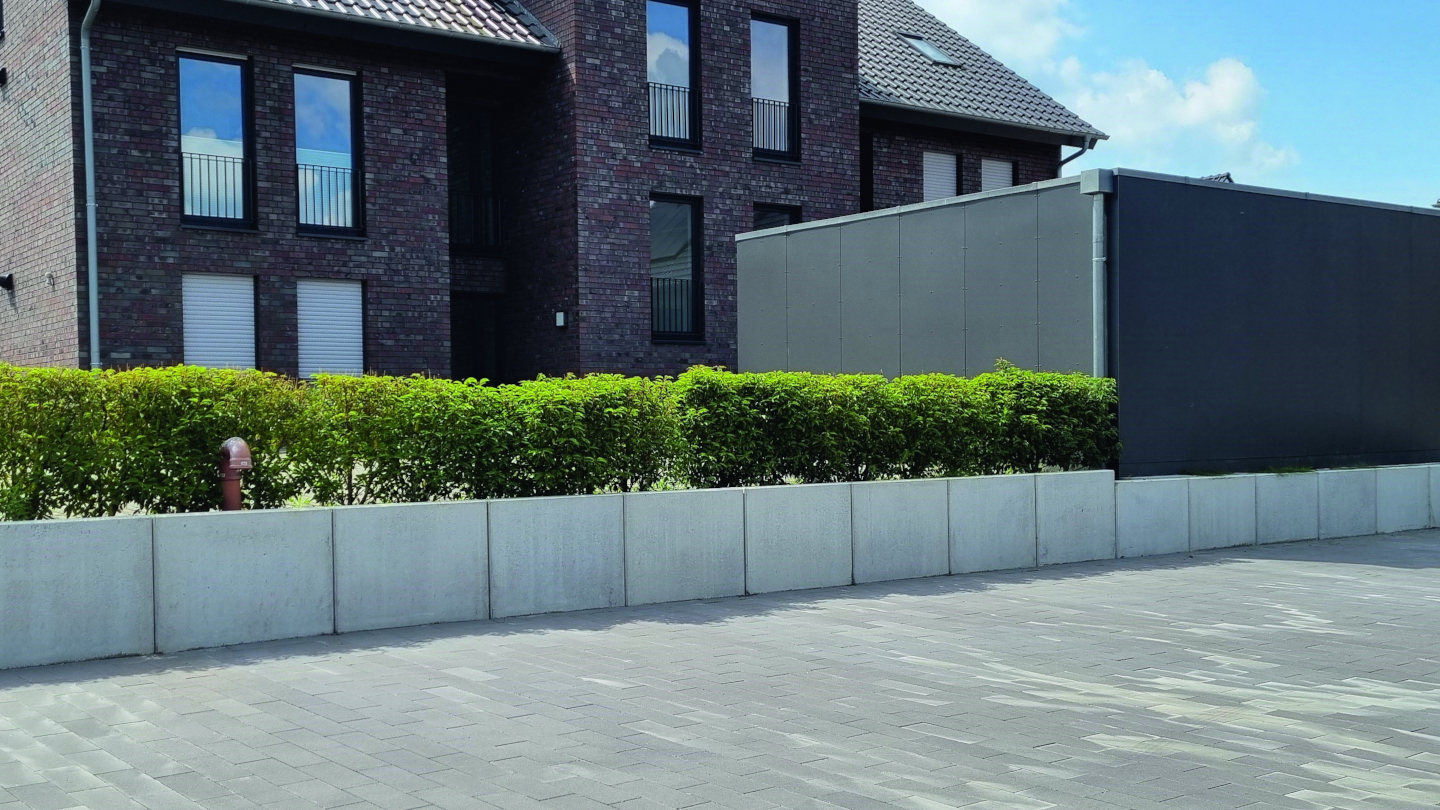

LANGLEBIGE LÖSUNG
REKERS Winkelstützwände bieten bei zahlreichen Bauvorhaben eine besonders wirtschaftliche und langlebige Lösung zur Geländeabfangung. Die serienmäßige Produktion erfolgt in praxisgerechten Höhenabstufungen von 55 bis 480 cm sowie in Baulängen von 49 cm und 99 cm.
Für Bauhöhen bis 155 cm sind zusätzlich Elemente mit 199 cm Baubreite verfügbar. Objektbezogene Sonderanfertigungen mit abweichenden Höhen und Baubreiten realisieren wir gerne auf Kundenwunsch.
Die Herstellung erfolgt gemäß DIN EN 15258 (Stützwandelemente) und erfüllt höchste Qualitäts- und Sicherheitsanforderungen.
Flexible Lastannahmen und statische Sicherheit
Die REKERS-Standardlastfälle decken eine Vielzahl typischer Belastungssituationen ab.
Je nach Anforderung sind verschiedene Ausführungen serienmäßig möglich.
Der statisch erforderliche Bewehrungskorb wird individuell entsprechend den örtlichen Gegebenheiten und Anforderungen ausgeführt.
Sichtseite außen
Lastfall 1 - 5a
Sichtseite außen LF 1 - 5a
Verdichtungserddruck
Alle REKERS-Lastfälle berücksichtigen einen leichten Verdichtungserddruck von
evh = 15,0 kN/m² (Rüttelplatte 250 kg). Die Bemessung erfolgt gemäß DIN 1992-1-1. Die erdstatischen Nachweise werden nach DIN EN 1997-1 geführt.
Rekers Lastfälle Sichtseite außen
Lastfall 1
Lastfall 1
q = 5 kN/m²
bemessen als Verkehrslast
*werkseitige Fußlänge ca. 200 cm mit Anschlussbewehrung
Lastfall 2
Lastfall 2
Böschung
Geländeneigung 20°
q = 3 kN/m²
bemessen als Verkehrslast
*werkseitige Fußlänge ca. 200 cm mit Anschlussbewehrung
Lastfall 3
Lastfall 3
Böschung
Geländeneigung 30°
q = 3 kN/m²
bemessen als Verkehrslast
*werkseitige Fußlänge ca. 200 cm mit Anschlussbewehrung
Lastfall 3a
Lastfall 3a
Böschung
Geländeneigung 33,7° (Neigung 1:1,5)
q = 3 kN/m²
bemessen als Verkehrslast
*werkseitige Fußlänge ca. 200 cm mit Anschlussbewehrung
Lastfall 4
Lastfall 4
Verkehrslast (SLW 30)
q = 16,7 kN/m²
öffentliche Straße mit Anliegerverkehr
Restbereiche q = 5 kN/m²
*werkseitige Fußlänge ca. 200 cm mit Anschlussbewehrung
Lastfall 4a
Lastfall 4a
Verkehrslast (SLW 30)
q = 16,7 kN/m²
öffentliche Straße mit Anliegerverkehr
*werkseitige Fußlänge ca. 200 cm mit Anschlussbewehrung
Lastfall 5
Lastfall 5
Verkehrslast (SLW 60)
q = 33,3 kN/m²
Bundesstraße mit Schwerlastverkehr
Restbereiche q = 5kN/m²
*werkseitige Fußlänge ca. 200 cm mit Anschlussbewehrung
Lastfall 5a
Lastfall 5a
Verkehrslast (SLW 60)
q = 33,3 kN/m²
Bundesstraße mit Schwerlastverkehr
*werkseitige Fußlänge ca. 200 cm mit Anschlussbewehrung
Sichtseite innen
Lastfall 6 - 7
Sichtseite innen LF 6 - 7
Verdichtungserddruck
Alle REKERS-Lastfälle berücksichtigen einen leichten Verdichtungserddruck von
evh = 15,0 kN/m² (Rüttelplatte 250 kg). Die Bemessung erfolgt gemäß DIN 1992-1-1. Die erdstatischen Nachweise werden nach DIN EN 1997-1 geführt.
Rekers Lastfälle Sichtseite innen
Lastfall 7
Lastfall 7
Sichtseite zum Fuß
Verkehrslast (SLW 60)
q = 33,3 kN/m²
Bundesstraße mit Schwerlastverkehr
Restbereiche q = 5 kN/m²

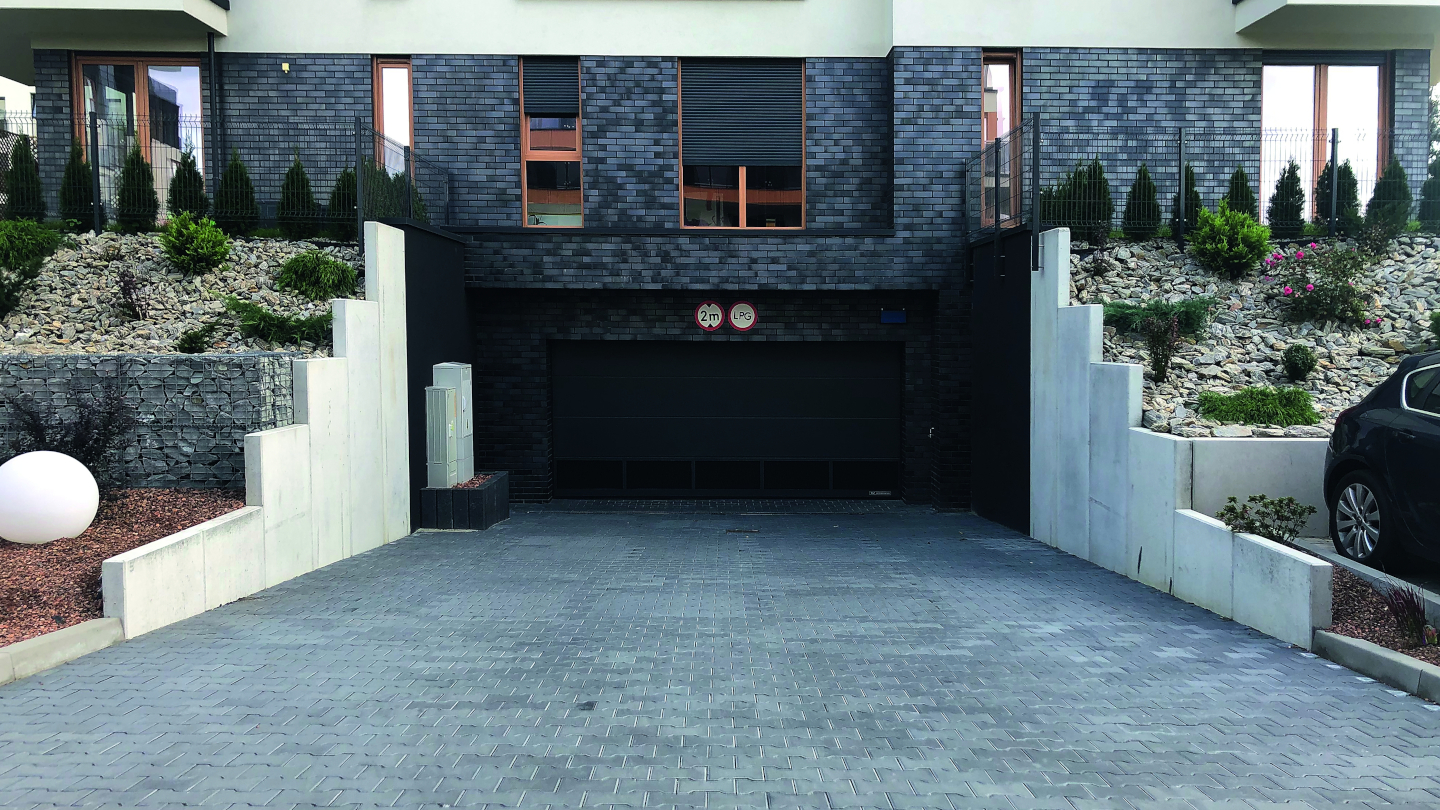

Fertigteil-Randstein
bei abgetrepptem Wandverlauf

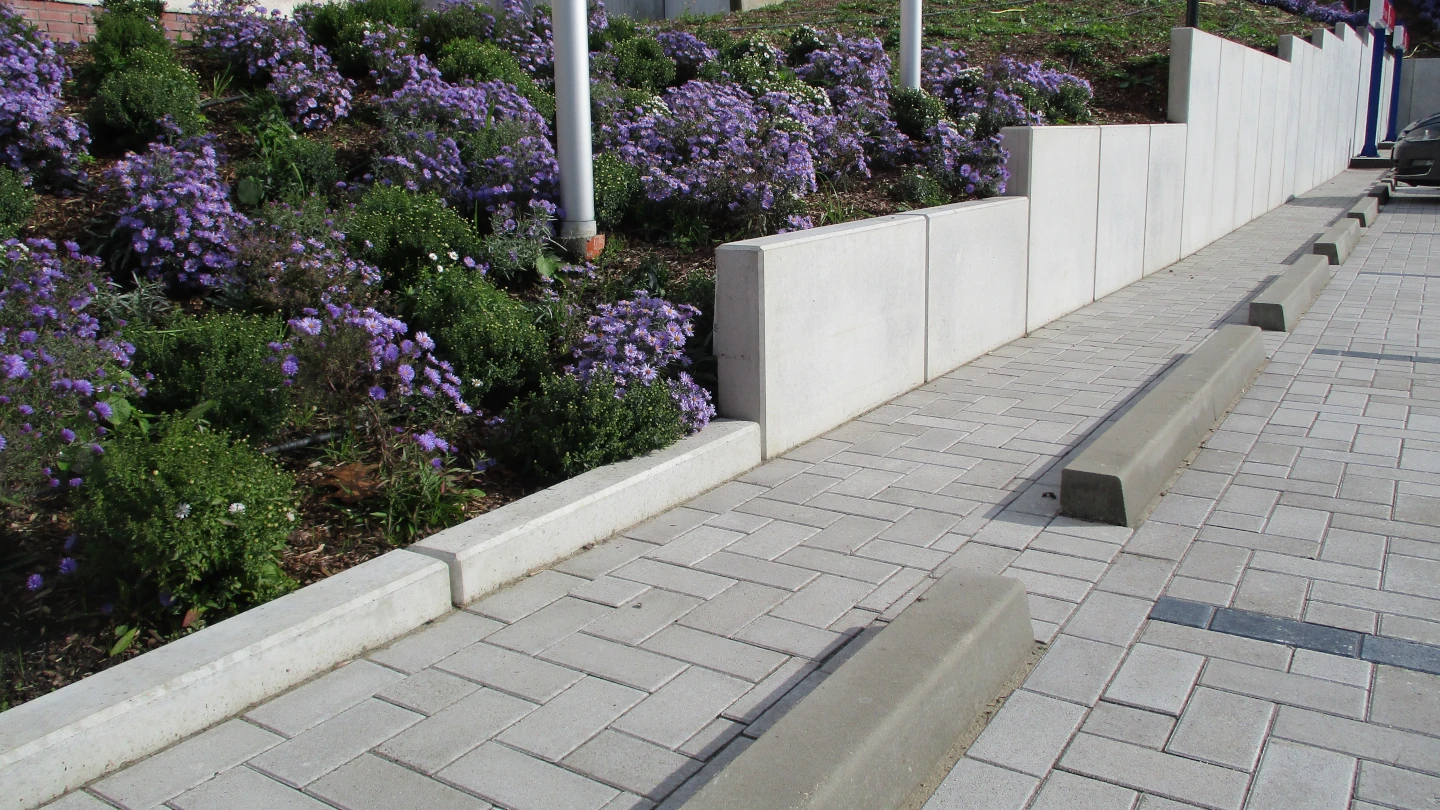

Fertigteil Randsteine
bei abgetrepptem Wandverlauf
Unsere Fertigteil-Randsteine sind die optimale Ergänzung zu unseren Winkelstützwänden mit 12 cm Wandstärke.
Bei einem abgetrepptem Wandverlauf können diese im Anschluss an die Winkelstützwand gesetzt werden.
Sowohl die Sichtbetonoberfläche als auch die Fasenausbildung aller sichtbaren Kanten (10/10 mm) gleicht denen der Winkelstützwände.
Die Herstellung der Elemente erfolgt flachliegend, die Füllseite wird zusätzlich geglättet.

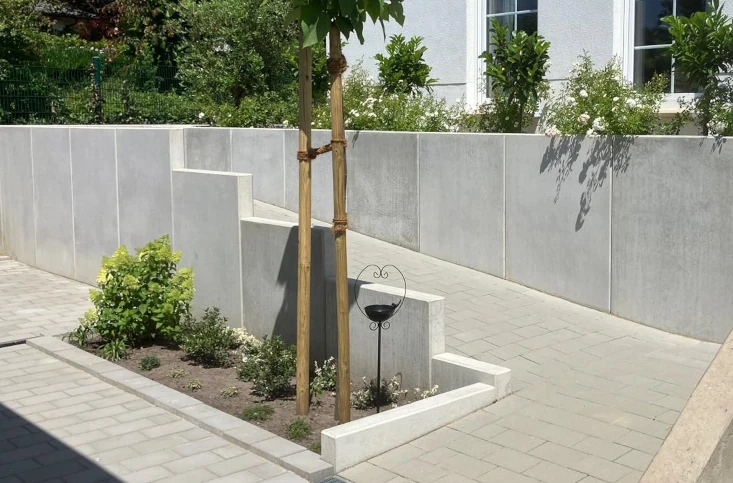

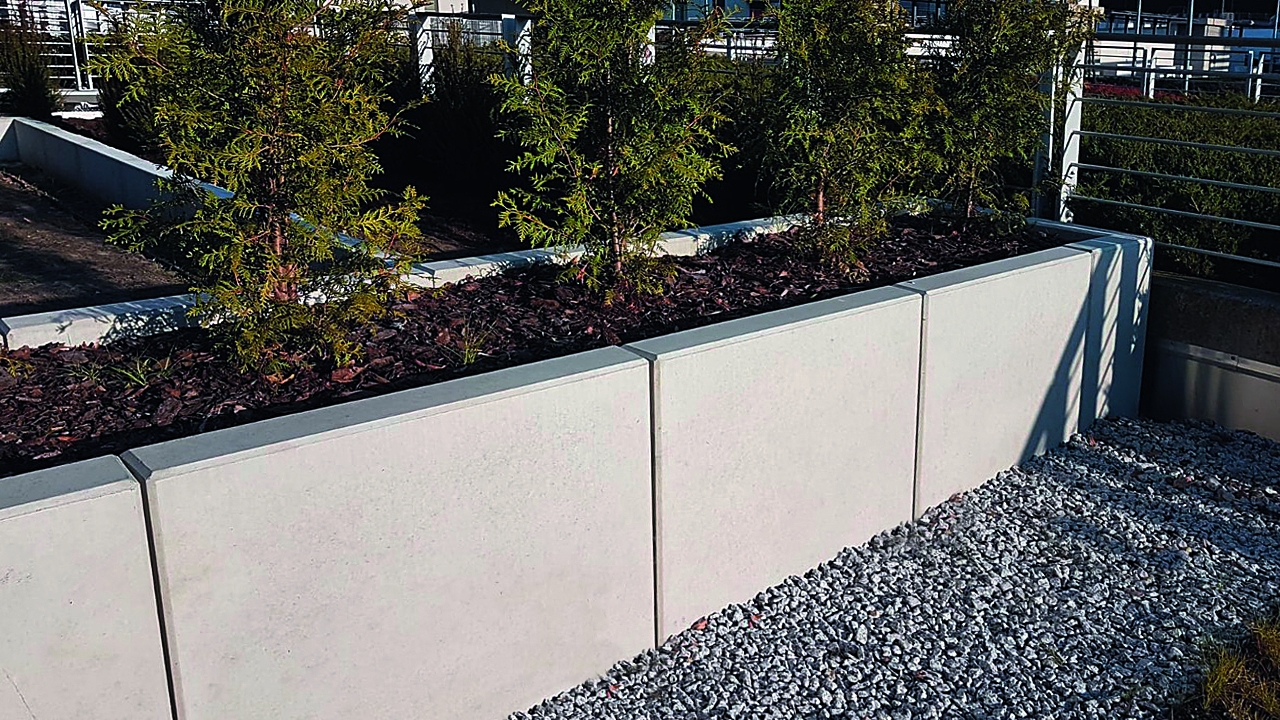

Winkelstützwände beidseitig Sichtbeton
Als Ergänzung zu unseren Standardwinkelstützen bieten wir zusätzlich Elemente mit einer beidseitigen Sichtbetonoberfläche an. Diese werden beispielsweise in Treppenbereichen, für Rampenanlagen oder auch als Abtrennung eingesetzt.
Objektspezifisch bemessen
Darüber hinaus können unsere Winkelstützwände für Sonderlastfälle bemessen werden – beispielsweise bei:
-
abweichenden Lastannahmen
-
besonderen Bodenkennwerten
-
objektspezifischen Geländeverläufen
Ein objektspezifischer statischer Nachweis ist jederzeit möglich.
Hochwertiger Beton und geprüfte Dauerhaftigkeit
Standardmäßig verwenden wir mindestens Beton der Güteklasse C35/45.
Serienmäßig werden damit die Expositionsklassen gemäß DIN EN 1992-1-1 erfüllt:
-
XC4
-
XD1
-
XF2
-
WA
Dies gilt für die Luftseite, den Kopfbereich sowie mindestens 50 cm auf der oberen Erdseite.
Weitere Expositionsklassen sind auf Wunsch realisierbar.
Wir beraten Sie gerne!
Bei den REKERS-Serienwinkelstützwänden sind KEINE Lasten aus einer Absturzsicherung berücksichtigt. Die Anbringung eines Geländers ist NUR unter bestimmten Voraussetzungen möglich.
Gegebenenfalls hat eine Anpassung der Bewehrung bzw. der Fußlängen zu erfolgen. Ein statischer Nachweis kann erbracht werden.
